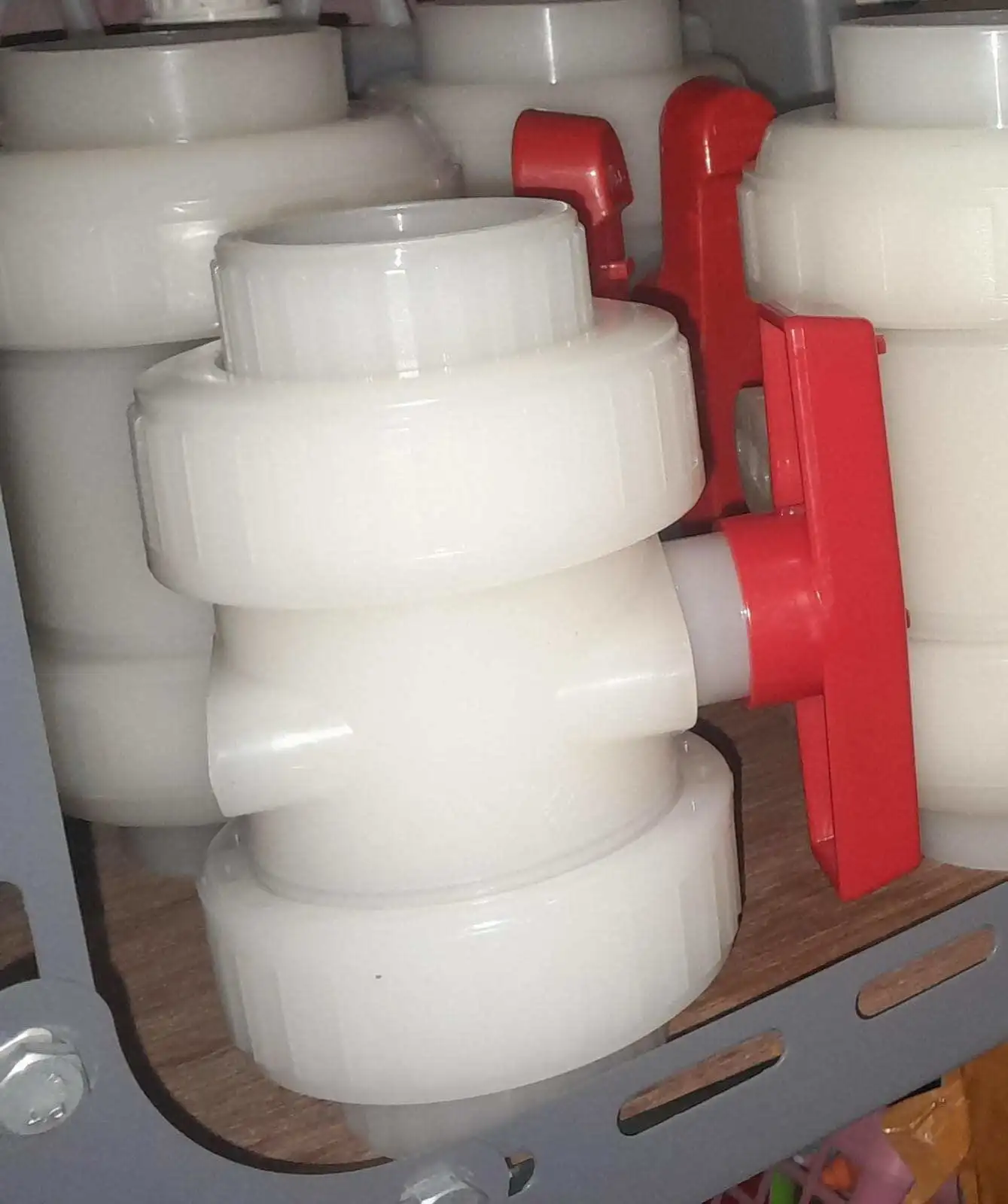

صمامات PVDF الكروية في تصنيع أشباه الموصلات

في طاولة رطبة بأشباه الموصلات، قد يلاحظ المهندس شيئا غريبا أثناء شطف الرقاقة: صوت مشغل صمام كرة PVDF يصدر طنينا وتذبذب فرق الضغط قليلا. هذه الملاحظات علامات تحذير. على سبيل المثال، بعد عدة دورات حفر، قد يحتاج الصمام إلى عزم إضافي للفتح، وعند التدفقات المنخفضة قد يصدر صوتا (عدم استقرار التدفق الصغير). غالبا ما يلاحظ المهندس في الموقع مثل هذه الأعراض: ارتفاع ضغط حول الصمام، أو تسريب خفيف عند الساق، مما يشير إلى تآكل المقعد أو فقاعات محبوسة. في إحدى الحالات، أظهر نظام الشطف الحمضي تقلبات غير منتظمة في مقياس الضغط بسبب تآكل ختم الصمام. هذا التسلسل السببي والنتيجة مألوف: إذا سببت دورات كيميائية سريعة ضغطا على الختم (تقلبات في درجة الحرارة أو وسط تآكل → إجهاد الختم → التسرب الدقيق)، يصبح التدفق السفلي غير مستقر. أو إذا تراكمت الجسيمات على الكرة، يزداد عزم الدوران (تراكم الحطام → خشونة الصمامات → احتكاك أعلى). هذه الأنواع من المشاكل – مثل ارتفاعات الضغط، الالتصاق، زيادة العزم – تشير إلى أن عنصر التحكم في السائل يحتاج إلى ترقية.

نظرة عامة

ما هو PVDF؟

فلوريد البوليفينيليدين (PVDF) هو فلوروبوليمر عالي الأداء يقدر في أدوات أشباه الموصلات. أبرز خصائصه هي الخمول الكيميائي الاستثنائي والتوافق العالي مع النقاء. مقاومة PVDF أقوى الأحماض والقواعد والمذيبات، على عكس العديد من البلاستيك. عمليا، هذا يعني أن صمامات PVDF الكروية يمكنها التعامل مع محاليل تنظيف HCl أو HF أو بيروكسيد الساخنة دون أن تتدهور. كما تحافظ المادة على سلامة على نطاق درجات حرارة واسع (تقريبا –40°C إلى +140°C)، وتغطي جميع عمليات التصنيع النموذجية. والأهم من ذلك، يستخدم PVDF في "التطبيقات فائقة النقي"، لذا لا يتسرب الأيونات إلى مياه فائقة النقاء (UPW) أو المواد الكيميائية. في الواقع، تقوم الشركات المصنعة مثل YNTO ببناء صماماتها وفقا لمعايير النقاء SEMI F57 ولوائح إدارة الغذاء والدواء، لضمان عدم وجود ملوثات. باختصار، يوفر PVDF الاستقرار البيئي المطلوب لأنظمة سوائل أشباه الموصلات.

أهمية صمامات الكرة في عمليات أشباه الموصلات

الصمامات الكروية هي مكونات أساسية للتحكم في السوائل في المصانع. آلية ربع الدوران تسمح بفتح وإغلاق سريع للخطوط الكيميائية. في تصنيع أشباه الموصلات، غالبا ما تقوم صمامات الكرة بعزل أو جرعة من السوائل المسببة للتآكل والشطف. يتيح تصميمها الإغلاق بإحكام الفقاعات (ANSI Class VI)، مما يمنع أي تسرب عند الإغلاق.  في أنظمة مناولة السوائل أشباه الموصلات، هذه الدقة ضرورية؛ حتى التسرب البسيط يمكن أن يتلف رقائق أو يلوث المياه النظيفة. صمامات الكرة أيضا سهلة الأتمتة. على سبيل المثال، يمكن دمج صمامات الكرة الكهربائية في YNTO مع التحكم PLC (4–20mA أو Modbus)، متصلة مباشرة بأتمتة المصانع. وبسبب ذلك، يمكن للمصانع تحديد الوقت والتسلسل الدقيق لتوصيل المواد الكيميائية. ومع ذلك، يمكن أن تتفاعل صمامات الكرة التقليدية المصنوعة من الفولاذ المقاوم للصدأ في هذه البيئات. استبدالها بصمامات كروية PVDF يزيل هذا الخطر. باختصار، توفر صمامات الكرة السرعة والتحكم الدقيق، وعندما تصنع من PVDF، تضيف نقاء ومقاومة مطلوبة في معدات تصنيع أشباه الموصلات.

مزايا صمامات PVDF الكروية

المقاومة الكيميائية

الميزة البارزة ل PVDF هي مقاومته الكيميائية. مقارنة بالبولي بروبيلين أو PVC، يتحمل PVDF وسائط أكثر قسوة. تشير صفحة منتج YNTO إلى أن PVDF " مقاوم للتآكل" حتى في التدفقات الكيميائية فائقة النقية أو العدوانية. على سبيل المثال، البوليمرات الفلورية مثل PVDF لا تنتفخ أو تحفر بحمض الهيدروفلوريك أو حمض الكبريتيك الساخن – وهي مواد كيميائية تستخدم عادة في نقش وتنظيف الرقاقة. هذا يعني أن صمامات PVDF الكروية يمكن أن تحتوي على مقاعد PTFE تبقى سليمة تحت الهجوم الكيميائي الشديد، مما يحقق إحداما خاليا من التسرب. أما مع الصمامات المصنوعة من الفولاذ المقاوم للصدأ، فقد يؤدي التآكل إلى تكوين أيونات أو ترسبات رقائق، وهو أمر غير مقبول في المصنع. كما أن خاملة PVDF تعني أيضا أنه لا يحفز التفاعلات الكيميائية، مما يحافظ على نقاء الماء فائق النقاء والمذيبات. عمليا، أحد النتائج هو تقليل الصيانة: صمام PVDF لن يتطلب استبدال المقاعد بشكل متكرر أو التحرك السلبي كما هو الحال مع الصمامات الفولاذية. وهذا يترجم مباشرة إلى مكاسب وقت التشغيل لأنظمة معالجة السوائل الحرجة.

استقرار درجة الحرارة

تشمل عمليات أشباه الموصلات رحلات حرارية (مواد كيميائية ساخنة، شطف مبرد)، ويؤدي PVDF أداء جيدا في هذه الحالات. تضمن ثباتها الحراري عدم تشوه أو تشقق الصمام تحت تقلبات درجة حرارة العملية. على سبيل المثال، يمكن لصمام كرة PVDF التعامل مع الماء بأمان عند 80°C ثم تبريد التبريد عند -40°C دون فقدان سلامة الختم. من الناحية التقنية، تحتفظ PVDF بالقوة عند درجات حرارة العملية النموذجية في صناعة الشرائح. هذا يمنع مشاكل مثل التمدد الحراري التي تسبب التسربات. فكر في سلسلة سبب-نتيجة: الدورة الحرارية المتكررة (مثل ماء الطلاء الساخن متبوعا بغاز التطهير البارد) يمكن أن تجهد حشو ساق الصمام → يبدأ الحشو في الزحف → يظهر تسرب صغير عند الساق. مع نقطة انصهار PVDF العالية، فإن احتمالية تدهور هذه التعبئة أقل بكثير. والنتيجة هي أداء صمام مستقر في الصمام: عندما يعاير المهندسون عزم التفعيل عند 25°C مثلا، يظل صالحا عند 90°C أيضا. باختصار، تحافظ صمامات PVDF الكروية على تشغيل ثابت عبر نطاق درجة حرارة المصنع، متجنبة مشاكل الإجهاد طويلة الأمد التي تظهر في المواد الأقل أهمية.

التطبيقات في تصنيع أشباه الموصلات

نقل السوائل في أنظمة مناولة السوائل

تستخدم صمامات PVDF الكروية في جميع حلقات مناولة السائل. في لوحات توزيع المواد الكيميائية، غالبا ما تجد صمامات PVDF تتحكم في الأحماض أو القواعد أو الماء منزوع الأيونات لحفر وتنظيف الحمامات. على سبيل المثال، أثناء تنظيف البيرانها (H₂SO₄ + H₂O₂)، عادة ما يحتوي كل خط كيميائي على صمام كرة PVDF للتحكم في التشغيل والإيقاف. تضمن خاملة الصمام احتواء الخليط التفاعلي بأمان. قد تستخدم محطات خلط العجين في CMP أيضا صمامات كرة PVDF لقياس المواد الكيميائية في الخليط داخل خزانات الخلط دون ملامسة معدنية. في هذه الظروف، يعتمد المهندسون على أن تكون الصمامات متينة وغير ملوثة. تأتي صمامات PVDF من YNTO أيضا مع وسادات تثبيت مباشرة للمشغلات، مما يسهل التركيب في زلاجات كيميائية مدمجة. أفاد العملاء أن استبدال صمامات الفولاذ المقاوم للصدأ بإصدارات PVDF أزال مشاكل تجويف المضخة الناتجة عن جزيئات التآكل، مما حسن من استقرار العملية.

الاستخدامات في أنظمة المياه النقية

تستفيد أنظمة المياه فائقة النقاء (UPW) في المصانع أيضا من صمامات PVDF الكروية المصنوعة من الطاقة. يجب أن يكون قطر الماء المستخدم في شطف الرقائق 18.2 ميغاكوم·سم؛ سطح PVDF الخامل يحافظ على هذه النقاء. توجد صمامات PVDF في حلقات إعادة التدوير، وتجاوز تبادل الأيونات، ورؤوس التوزيع النهائية. نظرا لأن PVDF يمر باختبارات نقاء SEMI F57، يستخدم مهندسو المصانع هذه الصمامات في أي مكان لا يمكن حتى للمعادن النزرة الدخول إلى التدفق. على سبيل المثال، في لوحة نقطة الاستخدام التي تغذي أداة حجرية حرجة، قد يعزل صمام كرة PVDF خط تغذية UPW. ختم الإغلاق ضد الفقاعات ضروري للغاية: أي تسرب لمياه عالية النقاء إلى مجاري الصرف أو العودة إلى العملية سيؤدي إلى تدهور النظافة. بالإضافة إلى ذلك، يقاوم تصميم القطر الأملس في PVDF تكوين المقياس، وهو ميزة في أنظمة المياه. في النهاية، يساعد تركيب صمامات كرة PVDF في تحقيق ظروف سائلة على مستوى غرفة نظيفة مطلوبة للرقائق المتقدمة، حيث تعمل الصمامات كصمامات خالية من الصيانة والتسرب في البنية التحتية للمياه المنقاة.

التكامل مع حلول الأتمتة

تعزيز الأتمتة الصناعية

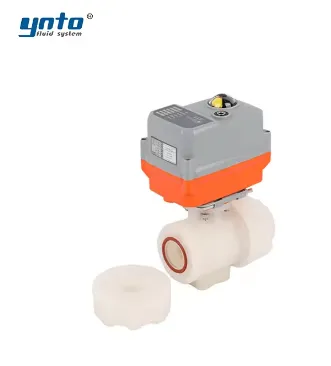

تتكامل صمامات PVDF الكروية بسلاسة مع الأتمتة الحديثة. العديد من صمامات PVDF تعمل كهربائيا أو هوائية وتأتي مع محددات ذكية. على سبيل المثال، يمكن تزويد صمامات كرة PVDF من YNTO بمواقع كهروهوائية (مثل موضع HeliX الخاص بهم) تقبل إشارات 4–20mA. وهذا يسمح لنظام التحكم في المصنع بتعديل التدفق بدقة (مثلا، فتح صمام تدريجيا لتحقيق معدل تغذية كيميائي مستهدف). يتم إرجاع تغذية التغذية الراجعة على موقع الصمامات أو العزم إلى وحدات التحكم القابلة للتحكم (PLC)، مما يمكن التحكم في الحلقة المغلقة. في العديد من العمليات الميدانية، تحسن هذه الأتمتة بشكل كبير من التكرار: حيث يذهب الصمام تماما إلى نقطة الضبط المأمورة في كل مرة. أما الصمام اليدوي فسيكون عرضة للأخطاء البشرية. كما يتم ربط أقفال الأمان بهذه المشغلات، مما يضمن إغلاق الصمام تلقائيا في حالات الطوارئ. باختصار، تصبح صمامات PVDF الكروية المزودة بمحركات حديثة مكونات نشطة في شبكة الصناعة 4.0 للمصنع.

الصمامات في معدات تصنيع أشباه الموصلات

داخل المصانع، غالبا ما تحتوي معدات تصنيع أشباه الموصلات نفسها على صمامات PVDF. على سبيل المثال، قد تدمج أداة الطاولة الرطبة صمامات كروية PVDF في مشعبات توصيل المواد الكيميائية الخاصة بها. غالبا ما تكون هذه الصمامات جزءا من تصميم الشركة المصنعة الأصلية؛ في الواقع، العديد من صانعي الأدوات يطلبون صمامات تلبي معايير SEMI وISO. يفي PVDF بهذه المتطلبات من خلال شهاداته (مثل ISO 9001، ASTM). توافق الصمامات مع دورات التنظيف السريع في المكان (CIP) يعني أنه يمكن تنظيف المعدات بانتظام. بالإضافة إلى ذلك، فإن PVDF غير موصل، لذا لا تتداخل هذه الصمامات مع الحقول الكهربائية أو الحساسات داخل الأدوات (وهي نقطة مهمة ودقيقة). الحجم الصغير لصمام الكرة مفيد أيضا: فهو يحد من احتجاز السائل ويتيح تغييرات سريعة في الدورة. بشكل أساسي، ضمن كل قطعة من معدات التصنيع، تضمن صمامات كرة PVDF عزلا دقيقا وتصريف سوائل العملية، مما يقلل من التداخل بين خطوات العملية. تذكر العديد من شركات أشباه الموصلات أنه بعد استبدال صمامات معدنية لمزيل الأوزون الحرج بالأشعة فوق البنفسجية بصمامات PVDF، شهدت نتائج أكثر اتساقا وصيانة أسهل، مما أكد دور هذه المادة.

الخاتمة

النقاط الرئيسية المستخلصة

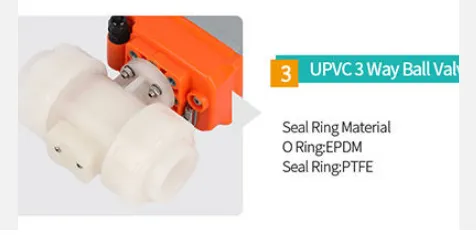

تعد صمامات الكرة PVDF عوامل أساسية للتحكم الدقيق والخالي من التلوث في السوائل في تصنيع أشباه الموصلات. مقاومتها الكيميائية الفطرية واستقرارها الحراري تعني أنها تدوم وتتفوق على الصمامات المعدنية أو البلاستيكية الأقل في ظروف المصنع. استخدام أختام PTFE/EPDM وتصميم محكم للفقاعات ينتج عدم وجود تسرب (ANSI VI)، مما يحافظ على مياه فائقة النقاء وسلامة كيميائية. تندمج هذه الصمامات بسهولة في الأنظمة الآلية عبر المشغلات الكهربائية وأجهزة تحديد الموقع، مما يوفر التحكم عن بعد والتشخيص. ومن المهم أن طبيعة PVDF غير المتسللة تحافظ على الاستقرار البيئي للإنتاج، وتتجنب التلوث الأيوني الذي قد يفسد الشرائح. من حيث السلامة، تلبي صمامات PVDF معايير صناعة أشباه الموصلات (مثل SEMI F57، ISO 9001)، مما يمنح المهندسين ثقة في تصنيفات الضغط والنقاء.

المستقبل

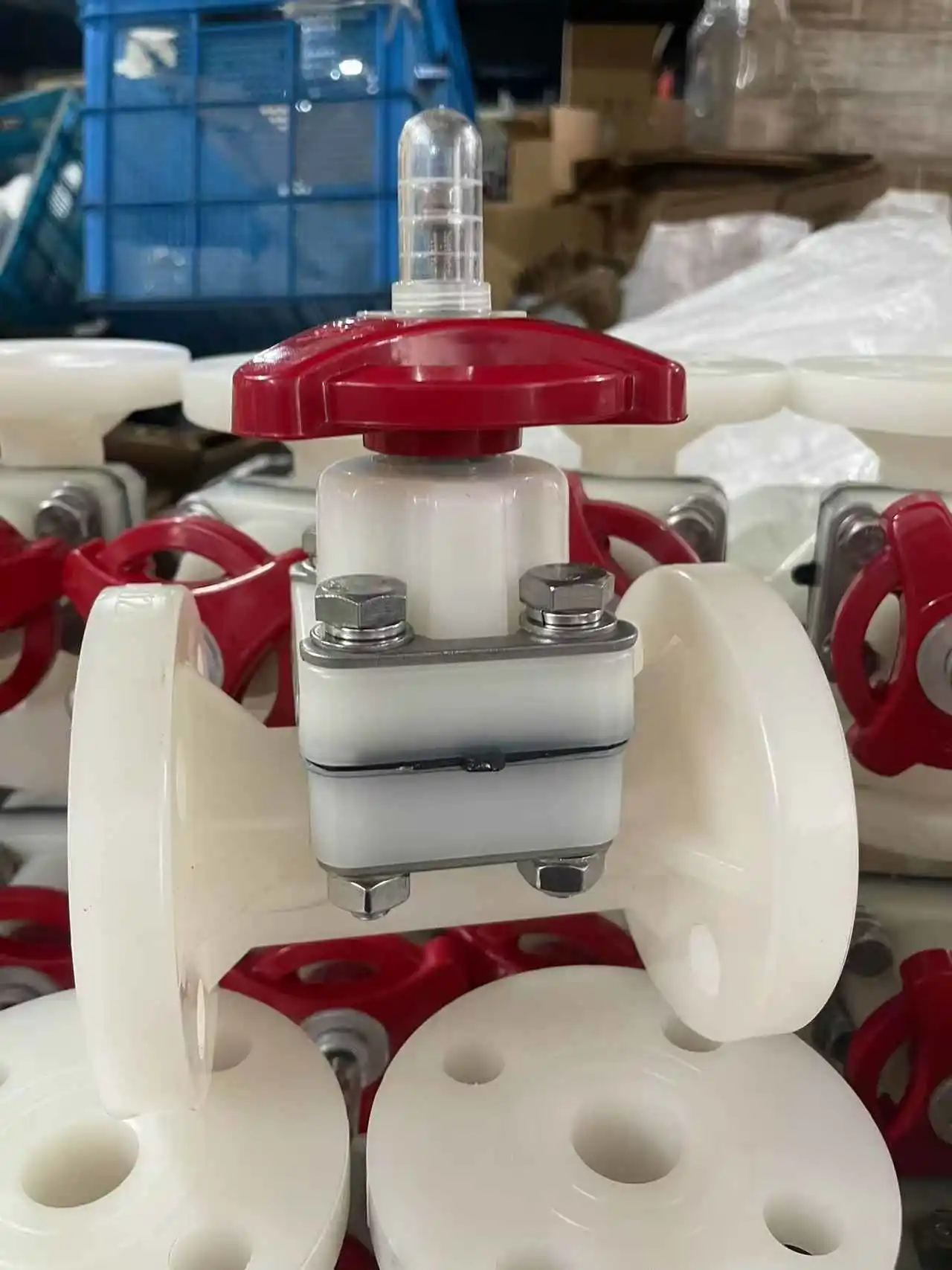

مع توسع المصانع إلى 3 نانومتر وما بعدها، تزداد متطلبات التحكم في السوائل صرامة. تقنية صمام كرة PVDF ستتطور معهم. توقع المزيد من تجميع الصمامات القابلة للتخصيص (خدمات ODM/OEM من YNTO) التي تناسب أدوات متخصصة، وصمامات مزودة بحساسات مدمجة للصيانة التنبؤية.  كما تتجه الصناعة نحو عمليات أكثر خضرة؛ تتوافق متانة PVDF مع الاستدامة من خلال إطالة عمر الصمام. باختصار، تحديد صمامات PVDF الكروية (والصمامات الكروية الكهربائية ذات الصلة، الصمامات الكروية الهوائية، صمامات الحجاب الحاجز، صمامات الفراشة، صمامات الفحوص) هو أفضل ممارسة لمناولة سوائل أشباه الموصلات. هذه المكونات، مع المشغلات وأجهزة التموضع، تجلب الدقة والسلامة والكفاءة المطلوبة لأنظمة السوائل في صناعة الرقائق.
