دليل فحص الصمام لمنع التلوث العكسي

عادة ما تلاحظ المشكلة قبل أن يقول أحد كلمة "تدفق عكسي". في غرفة المضخات، ينخفض ضغط الخط بعد تغير مفاجئ في الطلب، ويصدر القرص داخل الصمام صوتا مرة أو مرتين، ثم يصبح الأنبوب صامتا بطريقة تجعل المشغلين ذوي الخبرة ينظرون للأعلى. بعد عدة أيام، هناك تسرب خفيف عند الحافة السفلية، أو شكوى من أن النظام فقد برايم خلال الليل. في التوصيلات المتبادلة عالية الخطورة، تكون العواقب أكثر خطورة. في أواخر مايو 2026، قال مسؤولو المدينة في لاريدو، تكساس، إن جهاز منع ارتداد المياه في منزل واحد أدى إلى إشعار غليان الماء، وهو تذكير بأن مشاكل التدفق العكسي ليست نظرية وأن نقطة ضعف واحدة يمكن أن تتحول بسرعة إلى مشكلة صحية عامة.

بالنسبة للمهندسين العاملين في الموقع، فإن أكثر علامات التحذير شيوعا ليست أعطالا كبيرة. هي أصغر حجما وقابلة للتكرار: ضغط تفاضلي يجب أن يكون ثابتا لكنه ليس كذلك، صمام يغلق متأخرا قليلا بعد إيقاف المضخة، أو مقعد لا يبدو أنه يغلق بإحكام بعد مرور المواد الصلبة. سلسلة السبب والنتيجة مألوفة. يحافظ عكس الضغط أو التذبذب منخفض التدفق على حركة العضو المغلق في تيار التدفق، وهذا التكرار يؤدي إلى تآكل منطقة المقعد والمفصلة، ثم يتحول التآكل إلى إغلاق متأخر أو تسريب أو مسار مفتوح للتلوث. أضف الحطام أو الترسلات، ويمكن للقرص أن يتدلى بالكاد من المقعد ليجعل صمام اتجاه واحد منخفض المخاطر فجأة حاجزا ضعيفا جدا.

فهم التلوث العكسي

التدفق العكسي هو ببساطة تدفق عكسي، لكن في الواقع يحدث بطريقتين مختلفتين يجب على المهندسين احترامهما. الأول هو الضغط العكسي، عندما يرتفع الضغط في الأسفل فوق ضغط العرض. والآخر هو الشفط العكسي، عندما ينخفض ضغط الإمداد ويسحب السائل الملوث إلى الخلف إلى الخط النظيف. يمكن أن يحدث ذلك بعد انقطاع في التيار الرئيسي، أو سحب صنبور الحريق، أو توقف المضخة، أو ارتفاع مفاجئ في الطلب. في أعمال معالجة المياه وخدمات البناء، يمكن أن ينقل هذا العكس الأسمدة أو المواد الكيميائية للمعالجة أو مياه الصرف الصحي أو التلوث البيولوجي إلى خط مياه صالح للشرب أو معالجة. لهذا السبب فإن خط صمامات الفحص المختار بعناية مهم جدا في حماية المعدات، حتى قبل أن تصل المحادثة إلى تجميعات التدفق العكسي المطلوبة للكود.

يحتاج المهندسون أيضا إلى توضيح المكان الذي يتوقف فيه صمام الفحص البسيط عن كفاية. التوجيهات الصناعية متسقة في هذه النقطة: صمام الفحص مفيد في التطبيقات منخفضة المخاطر، ولكن عندما تكون نقاء مياه الشرب على المحك، عادة ما تتطلب قوانين السباكة المحلية وسلطات المياه وجود مانع ارتداد حقيقي مع ميزات أمان إضافية واختبارات دورية. توجد تجميعات على نمط ASSE مثل أجهزة الضغط المنخفض وتجميعات التحقق المزدوج لهذا السبب؛ هي مصممة لتكون قابلة للاختبار، وليس فقط مركبة ونسيان. بعبارة أخرى، يساعد صمام الفحص في إيقاف التدفق العكسي، لكن جهاز منع الارتداد المعتمد هو ما يحمي الجانب العام من التوصيل المتقاطع الخطير.

وظيفة صمامات الفحص

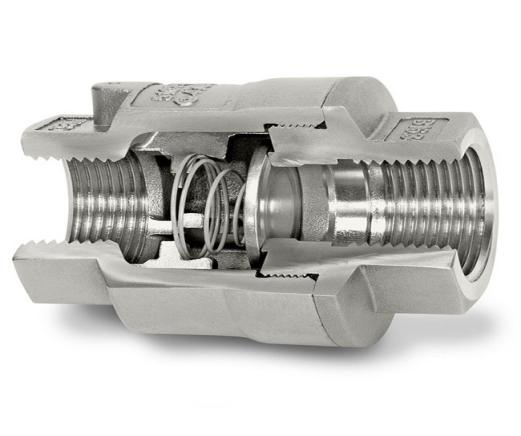

على المستوى الميكانيكي، صمام الفحص هو صمام ذاتي التشغيل ذو اتجاه واحد، ويسمى أيضا صمام غير العائد (غير الرجع). يحتوي على مدخل، ومخرج، وعضو إغلاق يبقى مغلقا حتى يصبح الضغط في الأعلى مرتفعا بما يكفي لفتحه. عندما يضعف التدفق الأمامي أو يتطور ضغط عكسي، يعود عضو الإغلاق إلى المقعد بقوة النابض أو الجاذبية أو الوزن المعاكس أو الضغط الخلفي. هذا البناء البسيط هو بالضبط سبب بقاء صمامات الفحص ضرورية في الأنابيب الصناعية وأنظمة المرافق: لا يحتاج أي مشغل إلى تذكر إغلاقها، ولا حاجة إلى مصدر طاقة للحماية الأساسية في الاتجاه الواحد.

صمام فحص السباكة مقابل صمام فحص هيدروليكي

عادة ما يتم اختيار صمام فحص السباكة بناء على مخاطر التلوث، وسلوك التصريف، وقبول الكود. يوجد لإيقاف التدفق العكسي المزعج، أو منع تفريغ أنبوب الحوض أو التعزيز، أو حماية معدات الضخ من الدوران العكسي وتصريف الخط. لكن الإرشادات الفنية الموثوقة توضح أيضا هذا القيد: صمامات الفحص لا توفر نفس درجة الحماية مثل صمامات منع التدفق العكسي الحقيقية ولا ينبغي معاملتها كقابلة للتبديل حيث يتطلب الأمر حماية مياه الشرب الصالحة.

يستخدم صمام الفحص الهيدروليكي نفس مبدأ الاتجاه الواحد، لكن التركيز الهندسي يتغير. في الدوائر الهيدروليكية والهوائية والتكييف، يهتم المهندسون أكثر بضغط التشقق، وثبات الإغلاق تحت خدمة الزيت أو الهواء، والحفاظ على الضغط على المضخات، الأسطوانات، الضواغط، أو حلقات نقل الحرارة. لهذا السبب غالبا ما يتحدث الفنيون الميدانيون عن "فتح الصمام مبكرا جدا" أو "إغلاق بقوة زائدة". هم يتحدثون فعليا عن ضغط التشقق وسلوك الإغلاق الديناميكي، وليس فقط التلوث. في الواقع، تحديد صمام فحص هيدروليكي دون فحص التفاضل التشغيلي الحقيقي يتطلب رفرفة وحرارة وعمر خدمة قصير.

كيف تمنع صمامات الفحص التدفق العكسي

مبدأ العمل بسيط، لكن التفاصيل تحدد ما إذا كان الصمام يعمل بشكل جيد أو يصبح مشكلة صيانة. يفتح صمام الفحص فقط بعد أن يتغلب ضغط المدخل على قوة الإغلاق. الحد الأدنى لحد الفتح هو ضغط التشقق. إذا كان الخط قريبا جدا من تلك العتبة، يمكن لعضو الإغلاق أن يحوم بدلا من السير بشكل نظيف. غالبا ما يلاحظ المهندسون في الميدان هذا أثناء التشغيل كضوضاء غير مستقرة، اهتزاز طفيف، أو ضغط غير متسق في اتجاه التيار. التسلسل مهم: الضغط التفاضلي الهامشي يؤدي إلى حركة متكررة للقرص أو الكرة، والحركة المتكررة تسبب التآكل، ويظهر التآكل في النهاية كتسرب أو إغلاق متأخر.

اختيار التصميم مهم بنفس القدر. تصميم التأرجح شائع في خطوط المياه لأنه بسيط ويستخدم على نطاق واسع في خدمات التوزيع؛ صمام فحص التأرجح ANSI/ASME من YNTO هو مثال جيد على النمط الصناعي، مع مراجع تصميم BS 1868 / ANSI B16.34 واختبار الضغط API 598 المدرجة في صفحة المنتج.  أما صمامات الفحص الكروية، فهي تميل إلى التعامل مع المواد الصلبة بشكل أفضل وغالبا ما تفضل في خدمة مياه الصرف الصحي أو مياه الصرف الصحي لأن عنصر الإغلاق يتداخل أقل مع التدفق عند الفتح. للحماية من مخاطر الشرب، يجب على المهندسين أن يتذكروا أن صمام تخفيف الضغط ليس بديلا عن صمام الفحص، وصمام فحص بسيط لا يعوض عن RPZ أو أي تجميع عكسي قابل للاختبار.

تركيب وصيانة صمامات الفحص

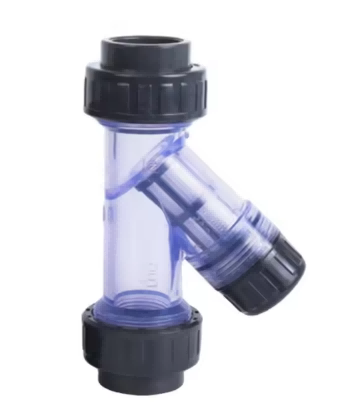

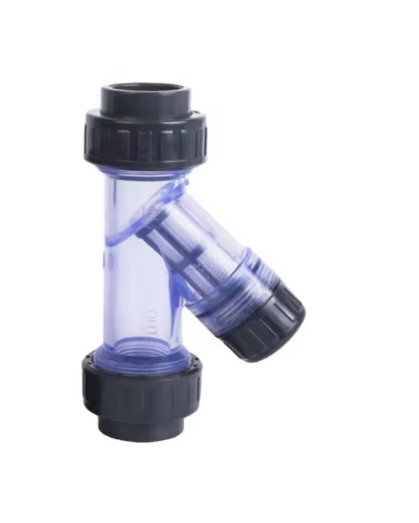

معظم الأخطاء المكلفة تحدث قبل أن يحصل الصمام على الخدمة. التوجيه هو الأول. بعض التصاميم يمكن أن تعمل أفقيا أو عموديا، والبعض الآخر لا، وتعتمد صمامات القدم تحديدا على الجاذبية ويجب تركيبها في خط الشفط المضخة في الموضع العمودي الصحيح. الحجم وضغط التشقق يأتون بعد ذلك. إذا ركبت صماما بمقاومة فتح زائدة فلا يفتح بالكامل أبدا؛ تركيب واحد بقليل جدا، ولن يجلس بسلطة كافية في الظروف المؤقتة. التحكم في الحطام في الأعلى مهم أيضا. في الأنظمة المتسخة، وضع فلتر من نوع Y حيث يمكنه حماية المقعد غالبا ما يكون أرخص من استبدال الصمامات أحادية الاتجاه بعد كل مشكلة في الوضع.

خلال جولات التفتيش، يبحث المهندسون عادة عن ثلاثة أمور: حالة المقعد، سرعة الإغلاق، وأدلة المطرقة. المقعد المهترئ يمكن أن يبدأ كتسرب خفيف جدا يظهر فقط بعد الإيقاف. غالبا ما يظهر القرص الذي يدور في الخدمة الجزئية المفتوحة علامات تآكل في المفصل أو علامات تلامس غير متماثلة. وإذا كان الخط قد مر بتدفق عكسي مفاجئ، غالبا ما تروي الأنابيب القصة قبل أن يحدث الصمام. يشير تيميسون إلى أن المواد الأجنبية يمكن أن تسد فتح صمام الفحص وأن الإغلاق السريع قد يجعل صمامات الفحص عرضة لضربات المطرقة المائية؛ يضيف هاول أن صمامات الفحص غالبا ما تركب خصيصا لتقليل ضغط المياه وحماية المعدات العليا مثل المضخات، والعدادات، والفلاتر. وهذا سبب ونتيجة آخر تعرفه فرق الميدان جيدا: حدث التوقف في المضخة أو التدفق العكسي يؤدي إلى إغلاق سريع، والإغلاق السريع يخلق موجة ضغط، وموجة الضغط تقصر عمر الصمام والأنابيب المحيطة به.

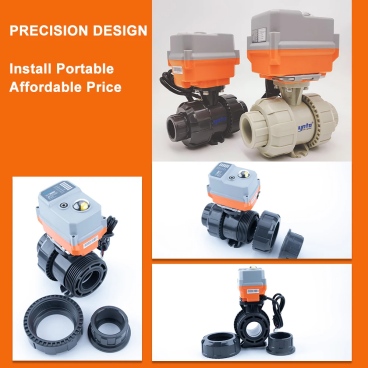

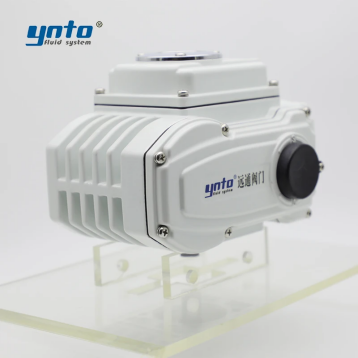

في العديد من العمليات الميدانية، تصبح الصيانة أسهل بكثير عندما لا يعمل الصمام أحادي الاتجاه بمفرده. إن دمجها مع صمام كروي كهربائي في الأعلى، ومشغل كهربائي مدمج ، يتيح للمشغلين عزل الفروع بشكل نظيف، وإثبات وجود مقعد أثناء نوافذ الإغلاق، وتقليل التدخل اليدوي في الحفر الخطرة أو التي يصعب الوصول إليها.  يسلط كتالوج YNTO الضوء أيضا على تقنيات الصمامات الكهربائية المقاومة للماء من نوع IP67 للمحرك بدون فرش، والجهد العريض، وتقنية IP67، وهي ذات صلة عندما يكون التركيب في الهواء الطلق أو عرضة للغسيل، أو معرضا لطاقة غير مستقرة في الموقع.

دراسات حالة في السباكة وإدارة مياه الصرف الصحي

في أنظمة السباكة، أوضح درس هو أن الأعطال "الصغيرة" لا تبقى صغيرة لفترة طويلة. حادثة غليان الماء في لاريدو مثال حديث ومفيد: ربط المسؤولون الحدث بجهاز منع ارتداد المياه في أحد المنازل، لكن العواقب التشغيلية امتدت إلى ما هو أبعد من ذلك الموقع. لهذا السبب يجب على فرق المشتريات ألا تقتصر المسألة على سعر الوحدة فقط. على جانب المياه النظيفة من التوصيل المتبادل، يكمن التعرض المالي الحقيقي في الاختبار، والمسؤولية، وتوقف الخدمة، وفقدان الثقة، وليس في تكلفة جسم الصمام.

إدارة مياه الصرف تحكي قصة مختلفة. هنا، العدو المعتاد ليس فقط عكس الضغط بل الصلب. يشير هاول إلى أن صمامات الفحص الكوري تؤدي أداء جيدا بشكل خاص كصمامات فحص مياه الصرف الصحي، بينما يشير ValveMan إلى أن أنواع التأرجح تستخدم على نطاق واسع في المياه ومياه الصرف الصحي لكنها يمكن أن تظل مفتوحة بالحطام. يتعرف المهندسون على العرض فورا: تتوقف المضخة، ينهار تدفق الخناطين، وبدلا من إغلاق قوي تحصل على عودة بطيئة وخطر التلوث بين خزانين أو مناطق عملية. في خطوط الصرف الصحي وخطوط العجين المغلفة، لهذا السبب قد تكلف الهندسة الداخلية الخاطئة شهورا من عمر الخدمة.

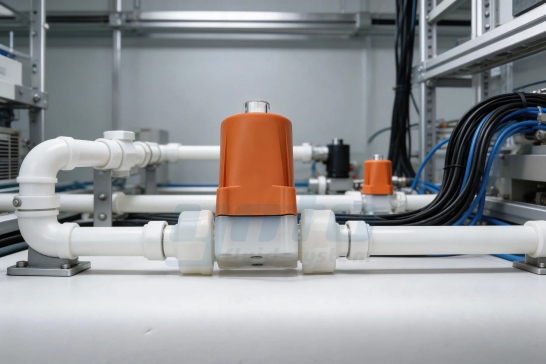

هناك أيضا حالة صحية يغفلها المشترون بشكل متزايد. في فروع الغذاء والدواء والعمليات فائقة النقاة، السؤال ليس مجرد تدفق عكسي؛ بل هي قابلية التنظيف والتحكم في الأرجل الميتة. غالبا ما يكون صمام الفحص الصحي أو ترتيب الستانلس ستانلس بنهاية المشبك هو الخيار الأفضل هناك، وحيث يجب أن يبقى العزل نظيفا، يكون صمام الحجاب الحاجز عادة هو الصمام المرافق الأكثر أمانا. تشمل مجموعة صمامات الحجاب الحاجز في YNTO نماذج صحية بسعة 316 لتر بالإضافة إلى نسخ مبطنة ب PTFE وPVDF للمهام الكيميائية وأشباه الموصلات، حتى يتمكن المشتري من الحفاظ على التحكم في التلوث وتوافق المواد في نفس محادثة التوريد. إذا كان الانزلاق يحتاج أيضا إلى أقفال أو تسلسل التصريف، يمكن لصمام الملف اللولبي المضغوط تبسيط طبقة الأتمتة هذه.

اختيار الصمام غير العائد المناسب

اختيار المواد يحدد ما إذا كان الصمام سيبقى مشدودا بعد السنة الأولى. لخدمة تنظيف المياه وتنظيف المياه النظيفة، يظل الفولاذ المقاوم للصدأ بسعة 316 لتر الخيار المحافظ لأنه يوفر مقاومة جيدة للتآكل وسهولة التنظيف. التركيبات المبطنة ب PTFE منطقية حيث أن التوافق الكيميائي أهم من البساطة الميكانيكية. يكسب PVDF مكانته في حلقات الوسائط عالية النقاء والعدوانية، بينما يظل الحديد الدليني مع طلاء إيبوكسي عالي الجودة عمليا في العديد من مهام توزيع المياه حيث يجب أن يتعايش التحكم في التكاليف ومقاومة التآكل معا. ما يهم هو التوافق بين ديناميكيات الوسط، ودرجة الحرارة، والضغط، وديناميكيات الإغلاق. عندما يكون الجنس خاطئا، يكون تسلسل الفشل عادة متوقعا: الكيمياء غير المتوافقة تتصلب أو تحفر في واجهة الختم، ويتوقف المقعد عن الإغلاق بشكل منتظم، ويبدأ تسرب التدفق العكسي قبل أن يبدو الجسم متضررا بشكل واضح.

المعايير هي حيث يفصل المشترون الجادون عنصر الكتالوج عن مكون هندسي قابل للاستخدام. يغطي ASME B16.34 تصنيفات الضغط-درجة الحرارة، والأبعاد، والتساويات، والمواد، ومتطلبات تجارب الاقتراب من الحدود، والاختبار، والعلامات، والاعتبارات المتعلقة بالاستخدام الآمن للصمامات ذات الحواف، والملولبة، ونهاية اللحام. يدرج صمام فحص الشفقة ANSI/ASME الخاص ب YNTO تصميم BS 1868 / ANSI B16.34، وأبعاد ANSI B16.10 وجها لوجه، وحواف ANSI B16.5، واختبار الضغط API 598. على الجانب الأوسع من الشركة، تذكر YNTO أيضا أن أنشطة الامتثال مرتبطة بأطر ISO 15848-1 وEN 12516-4 وISO 5211 وأطر ASME/API في أسواق صناعية مختلفة. في حزم المشتريات الأوروبية، غالبا ما يترجم ذلك إلى توقعات توثيق على غرار DIN/EN، خاصة عندما يتم شراء المشاريع في سلاسل توريد ألمانية وEU.

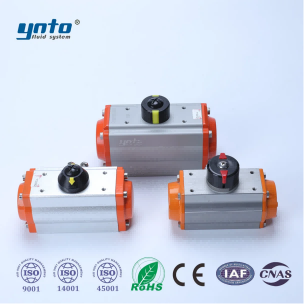

من ناحية التوريد، هنا يصبح المورد الذي يملك حزمة صمامات أوسع مفيدا. إذا اشتريت فقط صمام عدم العودة، لا يزال عليك تنسيق الترشيح، والعزل، والتحكم، والتشغيل في مكان آخر. إذا اشتريت من خط يحتوي بالفعل على خيارات صمام كرة كهربائية، وحزم مشغلات هوائية، وصمامات فحص يدوية، ومرشحات من نوع Y، ونماذج غشاء صحية، يمكنك حل المشكلة بدلا من مجرد العرض. وهذا مهم لأعمال التجديد، خاصة عندما يجب إضافة التحكم في التصريف، أو منطق الالتفاف، أو العزل الآلي دون تحويل كل الانزلاق إلى مشروع تصنيع مخصص.

أفضل قائمة شراء ليست معقدة، لكنها يجب أن تكون صادقة. أولا اسأل ما إذا كنت تحمي المعدات أم تحمي المياه الصالحة للشرب. ثم اسأل ما هو محفز التدفق العكسي الحقيقي: توقف المضخة، الطلب المتقلب، وسائط متسخة، ضغط عكسي، أو شفط عكسي. بعد ذلك، حدد حجم ضغط التشقق الفعلي وتدفق الجسم، واختر جسم ومادة مقعد تتناسب مع الوسط، وأصر على معايير تناسب منطقتك ومستوى الخطر. الصمام الرخيص الذي يصدر صوت الاهتزازات أو التآكل أو يحبس الحطام نادرا ما يكون رخيصا عند الإغلاق الثاني.

الخاتمة

صمام الفحص هو أحد تلك المكونات التي تختفي داخل السحب حتى تتعطل. ثم يتذكرها الجميع دفعة واحدة. في الخدمة منخفضة المخاطر، لا يزال صمام الفحص المختار بعناية أو صمام عدم الرجوع من أنظف الطرق لإيقاف التدفق العكسي، وحماية المضخات، ومنع الخلط بين مناطق العمليات. ولكن عندما يكون هناك تلوث للمياه الصالحة للشرب على الطاولة، فإن الحكم الهندسي وممارسة الكود يشيران إلى نفس الاتجاه: استخدم مجموعة منع ارتداد حقيقية، واختبرها، ولا تخلط بين جهاز وآخر.

إذا كنت تشتري لمياه صناعية أو مياه صرف صحي أو مرافق عملية أو فروع صحية، فإن الخطوة الصحيحة هي اعتبار التحكم في التدفق العكسي نظاما صغيرا، وليس وحدة تخزين واحدة. ابدأ بصمام الفحص، ثم انظر إلى الترشيح، والعزل، وتوافق المواد، والأتمتة حوله. هنا يصبح الموردون مثل YNTO عمليين، لأن نفس مسار التوريد يمكنه تغطية صمامات الفحص، وعزل الحجاب الحاجز الصحي، وصمامات الكرة المشغلة، وأجهزة التحكم دون إجبار فريق المشروع على تجميع الحل من عدة كتالوجات.
